Задвижка муфтовая стальная клиновая 30лс15нж ДУ15 РУ40 (DN15, RN40)

Описание и принцип действия

Задвижка стальная муфтовая 30лс15нж ДУ15 используется для управления потоком жидкости или газа в трубопроводной системе. Является незаменимым элементом в промышленности, строительстве и коммунальном хозяйстве.

Принцип действия задвижки заключается в перемещении заслонки внутри корпуса, которая блокирует или разрешает прохождение среды через трубопровод. Заслонка может быть выполнена в виде диска или пластины, которая вращается вокруг своей оси или перемещается вдоль оси трубы.

Задвижка 30лс15нж имеет следующие характеристики:

• Материал корпуса — сталь, что обеспечивает прочность и долговечность изделия.
• Муфтовое соединение позволяет легко установить задвижку в трубопроводную систему.
• Диаметр условного прохода (ДУ) составляет 15 мм, что определяет максимальный диаметр трубы, в которую можно установить задвижку.
• Применение задвижки возможно как для систем с горизонтальным, так и с вертикальным расположением труб.

Задвижка муфтовая обладает надежной конструкцией, что обеспечивает ее долговечность и стабильную работу в различных условиях эксплуатации. Она может использоваться для перекрытия потока среды, регулирования его объема или для предотвращения обратного потока.

Технические характеристики задвижки муфтовой 30лс15нж ДУ15

Устройство

• Вид затвора — Клиновая
• Расположение ходового узла — С выдвижным шпинделем
• Тип присоединения — Муфтовое
• Тип привода — Ручной
• PN, кгс/см² — 40
• Рабочая среда — Жидкие и газообразные среды (вода, воздух, пар, нефть, азот, природный газ, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год)
• Температура рабочей среды, °С — От -60 до +425
• Температура окружающего воздуха, °С — От -60 до +60
• Класс герметичности — А
• Приемка — ОТК
• Назначенный срок службы, лет — 10
• Назначенный ресурс, циклов — 1700
• Наработка на отказ, циклов — 500
• Масса, кг – 5

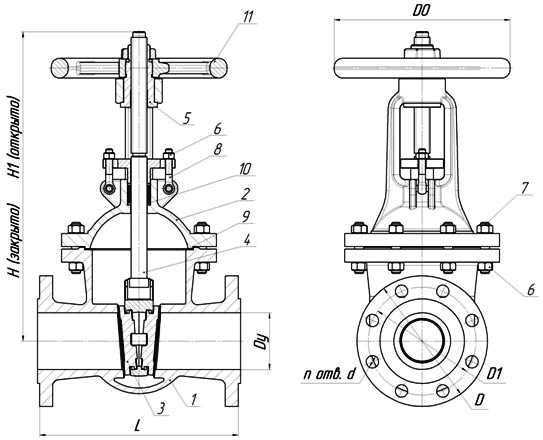

Эскиз

Материальное исполнение 30лс15нж

• Корпус: сталь 20Л-25Л, 30ХМЛ, 20ГЛ, 20ГМЛ с наплавкой уплотнительных поверхностей 08Х20Н9Г7Т
• Крышка: сталь 20Л-25Л, 30ХМЛ, 20ГЛ, 20ГМЛ
• Клин (диски): сталь 20Л-25Л, 30ХМЛ, 20ГЛ с наплавкой 08Х20Н9Г7Т
• Шпиндель: 20Х13
• Втулка резьбовая: бронза БрАЖ 9-4
• Гайка ГОСТ 7805 ГОСТ 9064
• Шпилька ГОСТ Р ИСО ГОСТ
• Болт откидной: сталь 35, 40X
• Уплотнение между корпусом и крышкой (прокладка): паронит ПОН-Б, ПМБ, ПУТГ, СНП
• Набивка сальника: кольца ТРГ
• Маховик: сталь 25Л, ВЧ50

Документы

Продажа и доставка задвижки

На сайте Пензенского завода Арматуростроения вы можете купить муфтовую задвижку 30лс15нж ДУ15 и всех других типоразмеров. Мы производим запорную арматуру по ГОСТ и предлагаем самые выгодные цены.

Чтобы узнать актуальную стоимость задвижки и оформить заказ с доставкой в ваш город, свяжитесь с менеджером.
